FLOW-BUS E-7000 Serie
Digitale Spannungsversorgungs- / Auswerte-Systeme

Allgemein

Das E-7000 digitale Ein-Kanal Regelmodul wurde von Bronkhorst High-Tech B.V. für Massendurchflussmessungen und Regelungen entwickelt. Sein Anwendung wird nicht nur beschränkt auf den Einsatz in Kombination mit Bronkhorst High-Tech Massendurchflussreglern und Druckreglern, zusätzlich ist der Anschluss mit anderen Umformern, Umsetzern oder in Verhältnisregelungen möglich. Die Mikroprozessor basierenden Einkanal Module bieten die Möglichkeit Messstellennummern, TAG-Nummern, Mediennamen und Zählerstände in der gleichen Anzeige wie Messwert und Sollwert prozentual oder als direkten Wert anzuzeigen.

Eigenschaften

Benutzerfreundliche Bedienung, menügeführt mit 5 Tasten
Einsetzbar für digitale oder analoge Instrumente
Anzeige des Messwertes in 2-zeiliger Anzeige
16-stellige Anzeige in Prozent oder direkt ablesbar
Intern/extern Umschaltung
Verhältnisregelung
Zählwert oder Batchfunktion
Programmierbare Alarmfunktionen
NO/NC Relais
Programmierung von 8 Polynomfunktionen pro Modul
Passwort Schutz der Einstellungen
Sollwert Slope-Regelung
Spülen / ZwangsZu Modus, einfach anwählbar
HOST CONTROL durch PC über RS-232 Schnittstelle

Mehrkanal Konfiguration

Basierend auf die modulare Technik des Einkanal Moduls ist es einfach Mehrkanal-Systeme zu fertigen. Auf diese Weise können 3 Kanäle in ein ½ 19" Gehäuse und 6 Kanäle in ein 19" Gehäuse (Rack oder Tischgehäuse) montiert werden. Für die meisten Anwendungen ist möglich über eine Spannungsversorgung drei Kanäle zu versorgen.

E-7400 6-Kanal System in Baugruppenträgerausführung

EX-FLOW Versionen

Für Anwendungen mit EX-FLOW Instrumenten sollte ein Spannungsversorgung (mit Blindplatte) mit maximal zwei Einkanal Modulen kombiniert werden. EX-FLOW Module enthalten eine zusätzlichen Trennverstärker für den eigensicheren Einsatz von Feldgeräten.

Version für "CEM"-Systeme

Für Controlled Evaporation Mixing ("CEM") Systeme werden gewöhnlich zwei Einkanal Module mit einem Temperaturregelmodul kombiniert. Diese Module können für lokale oder externe Temperaturanzeige und -Regelung eingesetzt werden.

Schnittstellen

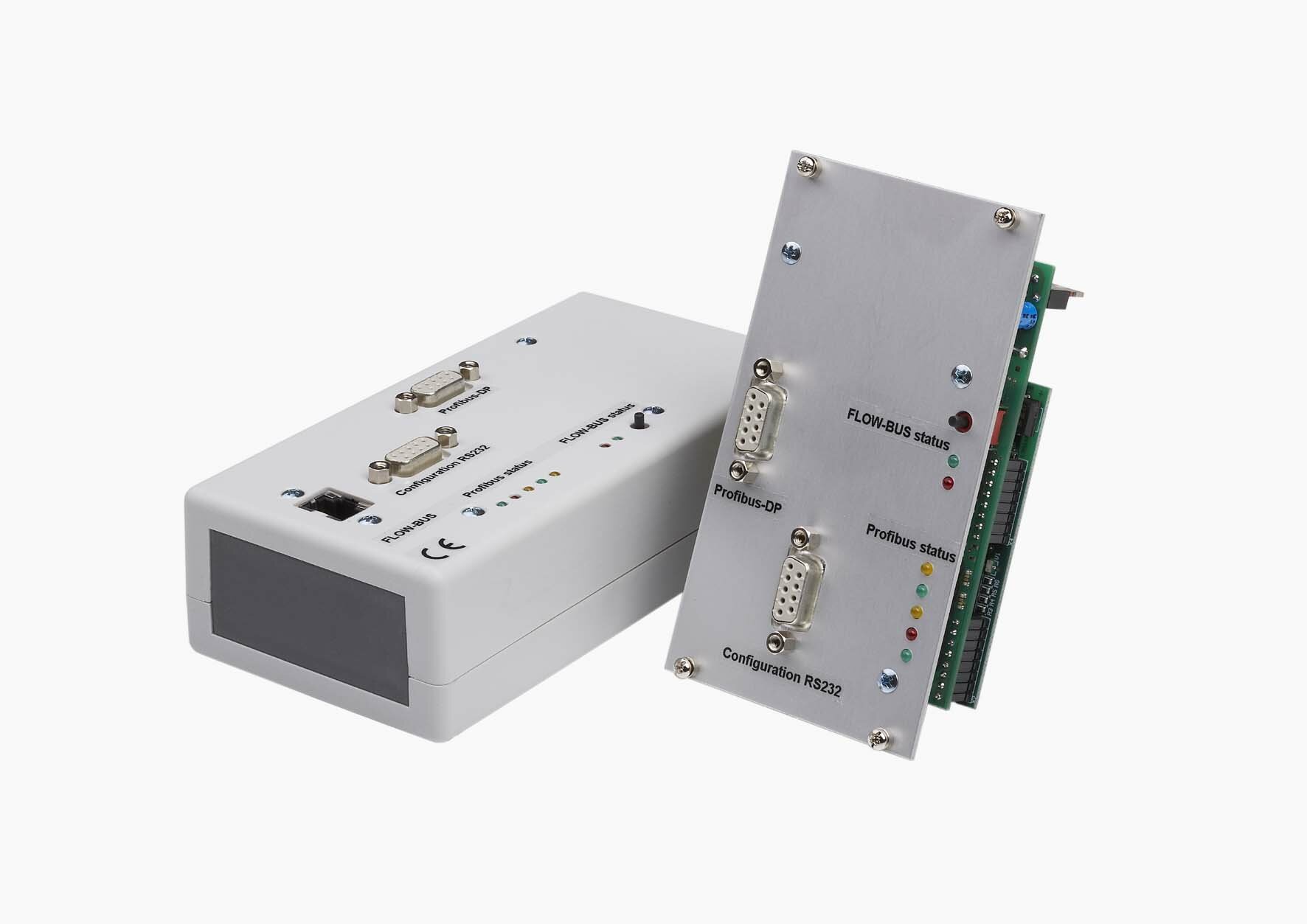

Bei Anwendungen welche eine PC Anbindung mit FLOW-BUS Feldbus-Systemen erfordern bietet Bronkhorst High-Tech E-7000 Module mit RS232 / FLOW-BUS Schnittstelle. Diese Module sind ebenso als separate Schnittstellenbox erhältlich (s. Bild).

Für den Anschluß eines FLOW-BUS Systems an einen PROFIBUS-DP Feldbus sind ähnliche Ausführungen von Schnittstellen-Modulen erhältlich.

Elektrische Daten

Spannungsversorgung 100...240 Vac (50...60 Hz) oder 24 Vdc/Vac
Ausgangssignal Sollwertsignal:
Analog: 0...5 (10) Vdc, 0 (4)...20 mA
Digital: FLOW-BUS (RS-485)
Sub-D Buchse für Geräteanschluss
Sub-D Buchse für analoge I/O Funktionen
RJ45 Buchse für FLOW-BUS Anschluss
Max. Stromaufnahme + 15 Vdc, 2 A, - 15 Vdc, 300 mA
